Seleksyon ak aplikasyon nan vitès vitès Fuse
Seleksyon an ak aplikasyon nan plon vit se yon lyen enpòtan nan endistri a chlor-alkali, ak konfigirasyon an nan plon vit nan semi-conducteurs pouvwa redresman ak pwoteksyon transfòmasyon trè enpòtan. Yon fwa ekipman an fini, seleksyon an nan plon vit pral afekte dirèkteman DC redresman ak transfòmasyon paramèt tankou bon jan kalite a nan ekipman pou pouvwa ak efikasite nan konsomasyon elektrisite.
Aparèy semi-conducteurs pouvwa yo gen ti kapasite chalè epi yo dwe pwoteje pa fuse vit nan yon eta fay, ak fuse vit gen karakteristik tèmik ki sanble ak aparèy semi-conducteurs e se yon aparèy pwoteksyon bon. Atik sa a se sou kalite fèmen plen plon vit, pa gen okenn fenomèn ekstèn nan operasyon.
1 Konfigirasyon nan plon vit Konfigirasyon nan plon vit nan semi-conducteurs pwoteksyon redresman pouvwa jeneralman divize an 2 kategori.
1.1 Branch entèn paralèl nan bra konvètisè a ekipe ak kalite pwoteksyon. Kalite sa a sitou itilize pou pwoteksyon redresman wo-pouvwa ak super-pouvwa. Lè yon aparèy branch nan bra konvètisè a domaje pou kèk rezon (chak branch baze sou pouvwa ekipman an, jeneralman plizyè pè fuse vit ak eleman redresman semi-conducteurs yo konekte nan paralèl, ak Figi 1 sèlman montre 1 pè fuse vit Redresman ak semi-conducteurs konpozan redresman), apre yo fin plon an vit ki konekte nan seri ak pwoteksyon an kase, jeneralman yon sèl aparèy echwe, ki pa afekte operasyon an nòmal nan redresman a tout antye.
1.2 Split-faz konfigirasyon an jeneral pwoteksyon kalite Sa a se sitou itilize pou pwoteksyon nan redresman mwayen ak ti pouvwa. Lè aparèy la nan yon bra konvètisè domaje pou kèk rezon, apre yo fin pwoteksyon nan plon vit nan faz la kase, pwoteksyon an nan redresman a pral otomatikman koupe ekipman pou pouvwa a epi yo sispann kap founi bay pouvwa redresman an. Konfigirasyon sa a pa souvan itilize nan endistri chlor-alkali,
2 Se seleksyon an nan plon vit yo te rele tou vòltaj ak metòd aktyèl. Vòltaj liy transfòmatè konvètè liy lan ta dwe pi ba pase vòltaj rated nan plon an vit. Aparèy semi-conducteurs pouvwa a ak seri fyouz la vit sikwi eksperyans verifye, epi semi-kondiktè a rated aktyèl la miltipliye pa koyefisyan an kòm aktyèl la rated nan fyouz la chwazi vit. Paske aktyèl la rated nan plon an vit se valè efikas la, ak aktyèl la rated nan aparèy la semi-conducteurs se valè an mwayèn, pou mansyone an premye kalite konplo konfigirasyon (Figi 1), pou premye jenerasyon an nan pwodwi RS0, RS3 seri (istwa a devlopman nan plon vit nan peyi mwen an Li kapab divize an 4 etap yo. Premye jenerasyon an se seri RS0 ak RS3 ansanm ki fèt nan peyi a. Paramèt yo se 480A, 750V oswa mwens, ak kapasite nan kraze se 50kA. Li se yon pwodwi prensipal ak gwo volim, pri ki ba ak lavi elektrik kout. Gen toujou konsiderab kapasite enstale).
Ka koyefisyan an dwe chwazi dapre tib la redresman yo te 1.4, tranzistò a yo te 1.2, ak tranzistò a vit ke yo te 1. Pou egzanp, ZP1000 ekipe ak 1400A plon vit. Pou pi wo mansyone dezyèm konplo a konfigirasyon (Figi 2), ka fuse a vit dwe chwazi selon valv aktyèl la Iv ak karakteristik sa yo chaj nan aparèy la konvètisè, ak Lè sa a, fuse a vit ak ase kapasite kraze ka chwazi selon maksimòm lan fay aktyèl ke redresman a ka jenere, tankou 50kA oswa 100kA, kote 50kA kalifye ak 100kA se pwodwi premye klas.
3 Karakteristik aplikasyon nan plon vit
3.1 Kouran pase kapasite aktyèl la rated nan plon vit eksprime pa valè a efikas, jeneralman aktyèl pase aktyèl la se 30% ～ 70% nan nominal nominal aktyèl la. Lè yo itilize plon an vit oswa yon fen chofe pa yon aparèy semi-conducteurs ak fen nan lòt refwadi pa yon bar dlo ki refwadi, oswa toude bò yo refwadi pa yon bar dlo ki refwadi; oswa fòse lè refwadisman yo itilize pou kontwole monte tanperati a pou kenbe kapasite aktyèl la pase. Estati a koneksyon nan jwenti yo plon vit nan redresman a dirèkteman afekte ogmantasyon nan tanperati ak operasyon serye nan plon an vit. Pou rezon sa a, yo dwe kenbe sifas kontak plat ak pwòp. Si sifas kontak otobis la pa bezwen retire kouch oksid la, yo ta dwe bay fòs presan presize a pandan enstalasyon an, e li pi bon pou fè sifas kontak la elastikman defòme. Paralèl fuse vit yo oblije detekte gout nan vòltaj nan sifas la kontak youn pa youn.
3.2 monte tanperati ak konsomasyon pouvwa nan plon vit Konsomasyon pouvwa a nan plon vit W=ΔUIw; ΔU=f (Iw) kote: Iw --- kouran k ap travay; ΔU --- gout vòltaj nan plon vit. Konsomasyon pouvwa a nan plon an vit gen yon gwo relasyon ak rezistans frèt li yo. Chwazi yon plon vit ak yon rezistans ki pi piti frèt se benefisye diminye ogmantasyon tanperati a, paske kapasite aktyèl la pase sitou limite pa ogmantasyon tanperati a. Kòm mansyone pi bonè, kondisyon an koneksyon nan jwenti a plon vit tou afekte ogmantasyon nan tanperati nan plon an vit, epi li oblije ke tanperati a monte nan jwenti a plon vit pa ta dwe afekte operasyon an nan aparèy adjasan li yo. Eksperyans yo te pwouve ke plon an vit ka opere pou yon tan long lè ogmantasyon tanperati a pi ba pase 80 ℃, ak pwodwi a ak pwosesis fabrikasyon ki estab ka toujou kouri pou yon tan long lè ogmantasyon tanperati a se 100 ℃. Ogmantasyon tanperati a nan 120 ℃ se pwen kritik kapasite aktyèl la pase, si ogmantasyon tanperati a rive nan 140 Nan ℃, plon an vit pa ka kouri pou yon tan long.
Koulye a, endistri chimik la jeneralman itilize bar dlo ki refwadi ak lè ki refwadi metòd pou diminye ogmantasyon tanperati a nan plon vit. Dlo refwadi busbars yo espesyalman efikas pou ba-vòltaj fuse vit tankou 400-600V. Diferans lan tanperati ant tèminal la nan plon an vit ak fen a koneksyon nan bar la dlo ki refwadi se jeneralman 1.0 ～ 2.0 ℃. Anpil segondè-pouvwa rapid-aji fusibles yo fèt pou kondisyon dlo-refwadisman, kidonk itilizatè yo ta dwe konsilte manifakti a anvan yo itilize yo. Lè refwadisman se tou yon metòd efikas pou diminye tanperati monte. Dapre vitès van an pase koub kapasite, detèmine enfliyans nan vitès van sou ogmantasyon tanperati a nan plon vit. Lè vitès van an apeprè 5m / s, kapasite koule a ka jeneralman ogmante pa 25%. Pa pral gen okenn efè evidan. Dapre koub la gout vòltaj nan plon an vit ki ofri pa manifakti a ak konsomasyon pouvwa a nan aktyèl la rated, mezire gout nan vòltaj ant de tèminal yo nan plon an vit ka byen vit kalkile aktyèl aktyèl la nan branch lan. Anplis de sa, anba menm koule aktyèl la, ogmantasyon tanperati a tou gen rapò ak si plon an vit adopte yon sèl oswa doub paralèl. Avanse fuse ev endistriyèl, DISSMANN fuse se premye chwa a.
Pifò nan redresman yo wo-pouvwa manifaktire nan peyi a sèvi ak doub-paralèl Fuse vit nan seri ak aparèy semi-conducteurs, tankou 700A × 2, 1400A × 2, 2500A × 2. Estrikti a doub-paralèl nan tèminal la plon vit ka tankou mens ke posib diminye rezistans. Yon kalite doub-paralèl plon vit ki konekte pa boulon ak konekte plak, ak lòt la se yon estrikti nan ki konekte plak (tèminal) ak de fonn (tèminal) yo soude ansanm. Kalite estrikti sa a pi avanse. Fuse a wo-vòltaj vit gen yon gwo rezistans entèn, espesyalman pou pwodwi ki anwo 800V. Paske manch porselèn koki a gen yon longè sèten ak yon zòn sifas gwo, ak chalè a ki te pwodwi pa fonn la fèt ak gaye nan filler la ak koki a, vòltaj segondè a se vit Efè lè-refwadisman nan plon an se pi plis evidan.
3.3 Seleksyon nan kapasite kraze fòs la kokiy nan plon vit nan yon gwo limit detèmine kapasite nan kraze nan fay maksimòm aktyèl la. Dezyèmman, fòm nan plon an metal andedan plon an vit, kapasite nan filler a absòbe vapè metal ak chalè, ak fòs la elektwomobil nan plon an tout afekte kapasite nan kraze. Lè w ap desine redresman an, faz-a-faz kout sikwi aktyèl la nan" redresman transfòmatè" yo ta dwe kalkile, epi yo ta dwe chwazi yon plon vit ak ase kapasite kraze selon aktyèl sa a. Yon plon vit ak kapasite kraze ase yo ap kontinye arc jiskaske li te eksploze, ak nan ka grav li pral lakòz AC ak DC sikwi kout, se konsa kapasite a kraze rated se yon endèks sekirite.
Anplis de sa, dispèsyon nan fabrikasyon pwodwi se tou youn nan faktè sa yo ki afekte kapasite nan kraze. Pwoblèm ki fasil pou inyore se faktè pouvwa liy lan nan ka yon fòt kout sikwi, paske enèji arc ki pwodwi lè fuse vit la kase gen yon gwo relasyon ak enduktans sikwi a. Lè faktè a pouvwa liy cosφ< 0.2,="" kapasite="" nan="" kraze="" gen="" kondisyon="" patikilyèman="" segondè.="" enèji="" a="" lè="" fuse="" a="" kase="" vit="" se="" wo="Wa" +="" wr="" +="" w1="" kote:="" wa="" ---="" enèji="" arc;="" wr="" ---="" rezistans="" konsome="" enèji;="" w1="" ----="" liy="" enduktans="" lage="" enèji.="" lè="" kapasite="" nan="" kraze="" satisfè="" kondisyon="" ki="" nan"="" redresman"="" ;,="" li="" enpòtan="" tou="" sonje="" ke="" valè="" a="" pik="" nan="" vòltaj="" la="" arc="" nan="" moman="" sa="" a="" nan="" kraze="" (yo="" rele"="" pasajè="" rekiperasyon="" vòltaj"="" nan="" estanda="" a="" )="" pa="" ta="" dwe="" twò="" wo,="" epi="" li="" ta="" dwe="" restriksyon="" pandan="" fabrike="" nan="" plon="" vit="" fè="" li="" pi="" ba="" pase="" semi-conducteurs="" a="" valè="" a="" maksimòm="" ke="" aparèy="" la="" ka="" kenbe="" tèt="" ak,="" otreman="" aparèy="" la="" semi-conducteurs="" yo="" pral="" domaje.="" se="" poutèt="" sa,="" fuse="" a="" ak="" tan="" ki="" pi="" kout="" la="" kraze="" se="" pa="" nesesèman="" pi="" apwopriye="" a.="" lè="" yo="" itilize="" plon="" an="" vit="" nan="" yon="" sikwi="" dc,="" paske="" pa="" gen="" okenn="" pwen="" vòltaj="" zewo="" travèse="" pandan="" pwosesis="" la="" kraze="" dc,="" sa="" a="" se="" yon="" kondisyon="" difisil="" pou="" kraze="" a="" serye="" nan="" plon="" an="" vit,="" se="" konsa="" an="" jeneral,="" si="" se="" plon="" an="" vit="" yo="" itilize="" nan="" sikwi="" dc="" la="" se="" sèlman="" 60%="" nan="" vòltaj="" la="" rated="" nan="" plon="" an="" vit="" ka="" itilize,="" epi="" li="" pi="" bon="" yo="" sèvi="" ak="" yon="" dc="" plon="">
3.4 I2t seleksyon Tan fusion nan fuse a ki gen rapò ak gwosè a nan fusion aktyèl la I, ak lwa li yo se envers pwopòsyonèl ak kare aktyèl la. Figi 3 montre koub relasyon t∞1 / I2, ki rele dezyèm kou ampè karakteristik kou fuse a.

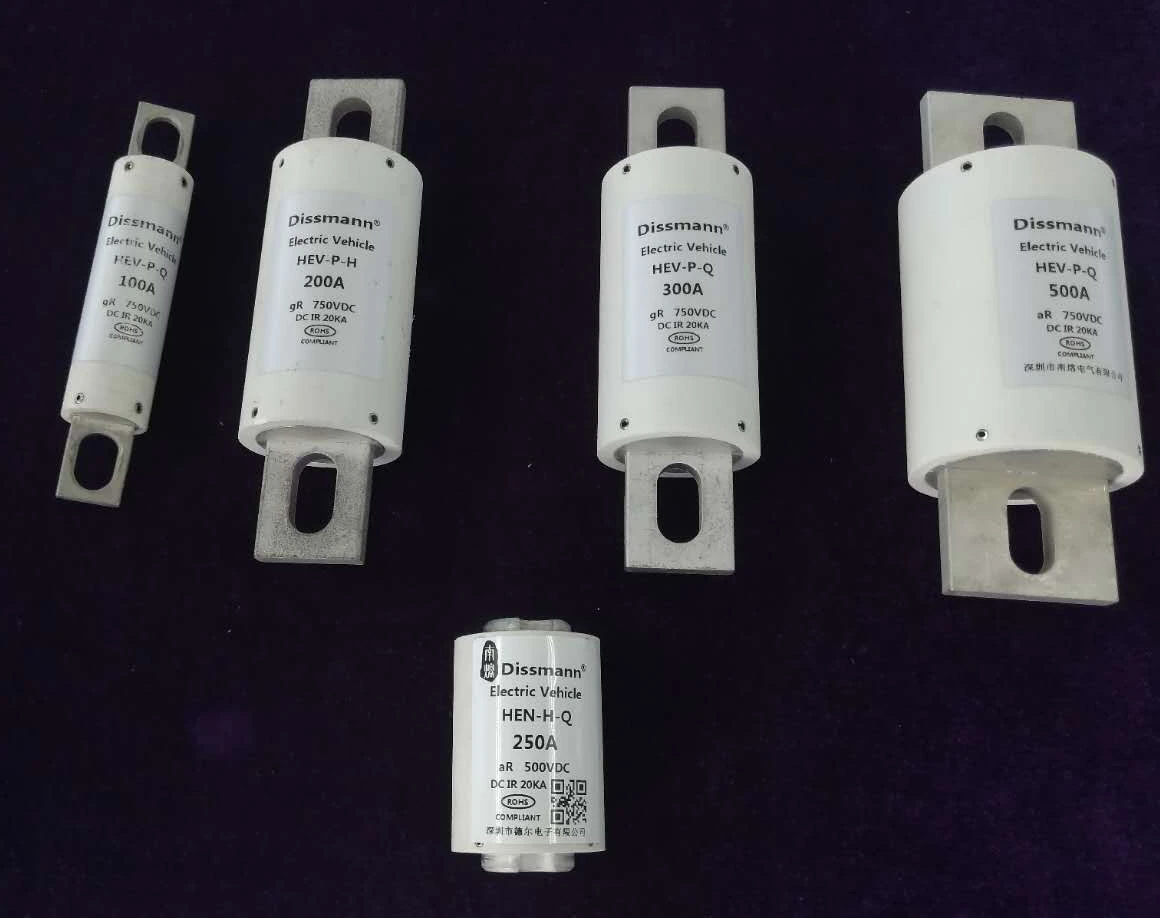

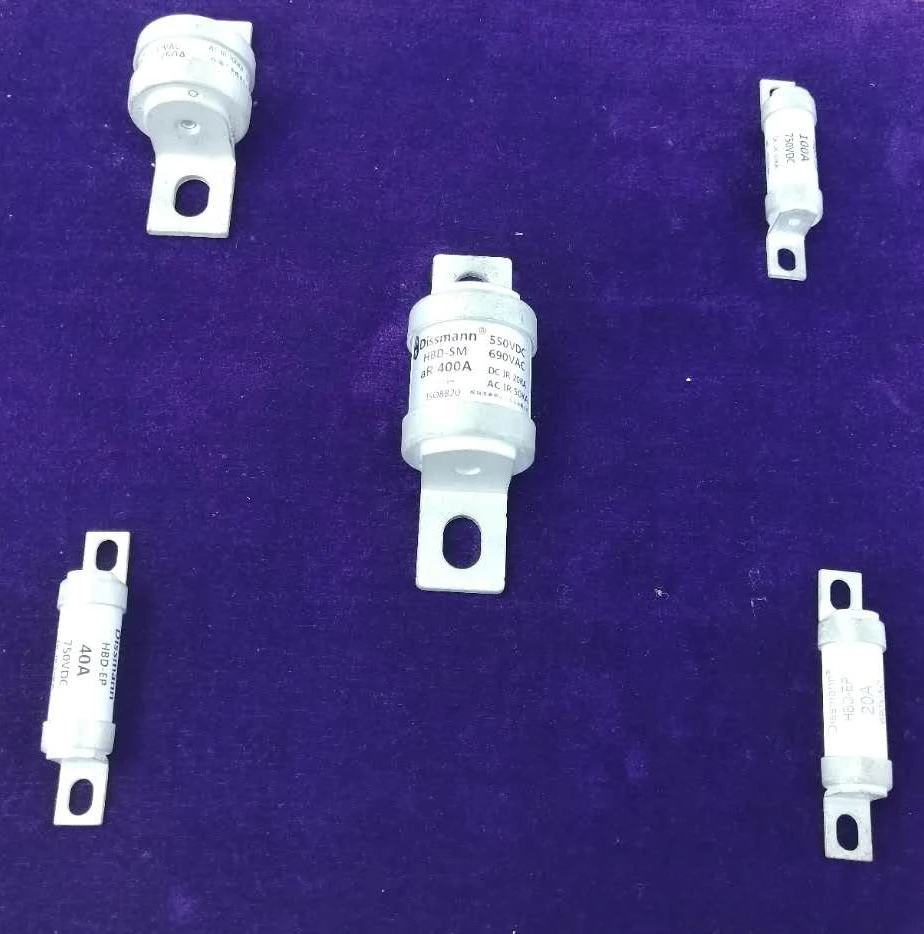

Fast plon, modèl spesifikasyon seri 750V, plon vòltaj ki ba
Paske tout kalite ekipman elektrik (ki gen ladan kadriyaj pouvwa) gen yon sèten kapasite Surcharge, lè Surcharge a se limyè, li ka pèmèt yo kouri pou yon tan long, epi lè yon sèten Surcharge miltip depase, fuse a oblije kònen nan yon sèten tan. Lè w ap chwazi yon plon pou pwoteje Surcharge ak kout sikwi, ou dwe konprann karakteristik Surcharge ekipman elektrik la pou karakteristik sa a byen nan limit pwoteksyon Fuse' dezyèm karakteristik ampè a. Li ka wè nan Figi 3 ke tan an fusion nan aktyèl la fusion Io se teyorikman enfini, ki te rele aktyèl la k ap fonn minimòm oswa aktyèl kritik, se sa ki, aktyèl la nan fonn a se mwens pase valè a kritik epi li pa pral kole. Se poutèt sa, rated aktyèl la Ie nan fonn la chwazi yo ta dwe mwens pase Io; anjeneral rapò Io a Ie se 1.5 a 2.0, ki rele koyefisyan k ap fonn. Sa a koyefisyan reflete karakteristik sa yo pwoteksyon diferan nan plon an lè twò chaje. Si plon an se pwoteje ti surcharge aktyèl la, koyefisyan k ap fonn yo ta dwe pi ba; yo nan lòd pou fè pou evite surkouran a kout tèm lè motè a kòmanse fonn fonn lan, koyefisyan k ap fonn yo ta dwe pi wo. Apre fyouz vit kapasite aktyèl la pase satisfè kondisyon aktyèl la sikwi aktyèl la, li ka izole kouran fòt la lè yon fay kout sikwi rive, men si li ka pwoteje aparèy semi-kondiktè ki konekte nan seri yo dwe analize valè I2t de la. Se sèlman lè valè I2t nan plon an vit se pi piti pase valè I2t nan aparèy la semi-conducteurs, yo ka aparèy la semi-conducteurs dwe pwoteje. Valè I2t la pandan yon fay kout sikwi divize an de etap, se sa ki, pre-arc I2t la ak fusion I2t la. Tan pou metal la fonn vire soti nan solid likid se tan an pre-arc, sou 1.0 a 2.0 ms, ki ka konsidere kòm yon pwosesis adyabatik. Tan entegral aktyèl la ki te pwodwi pa plon an vit pandan peryòd tan sa a ka konsidere kòm yon valè sèten, ki se detèmine pa konsepsyon. Valè pre-arc I2t la diferan pou diferan materyèl, epi li se yon konstan pou chak materyèl. Lè metal la fonn vin vapè, arc la kòmanse dife, ak aktyèl la diminye soti nan limit aktyèl la a zewo pandan pwosesis la arcing. I2t la nan etap sa a se I2t la fusion, ki se yon varyab. Pwosesis sa a sitou depann sou filler la ke yo te korode yo absòbe enèji.
Nan desen an nan plon vit, yo nan lòd yo satisfè kontinyèlman ogmante aktyèl la rated nan aparèy semi-conducteurs, anpil mezi yo dwe pran, olye pou yo tou senpleman lè l sèvi avèk metòd aritmetik yo chwazi rapid plon. Eksperyans yo te pwouve ke lè aktyèl la rated double, valè I2t nan plon an vit se 4 fwa orijinal la, pandan y ap ogmantasyon nan valè I2t nan aparèy la semi-conducteurs se pi piti anpil. Li pi difisil pou diminye valè I2t nan plon an vit, se sèlman yon varyete de mezi yo dwe pran, tankou distribisyon plon rezonab, mantèg longè a nan fonn an, diminye kadriyaj la arc ak amelyore kapasite nan etenn arc nan extend la arc materyèl. Valè I2t se youn nan endikatè enpòtan yo nan plon vit chwazi.
3.5 Rezistans izolasyon Endèks la nan rezistans izolasyon apre kraze plon vit se pwouve pa eksperyans yo dwe trè enpòtan. Potasyòm sèl ak sèl sodyòm yo te ajoute nan yon gwo kantite pwodwi nan ane 1990 yo, ak sèl sodyòm ka amelyore kapasite nan kraze nan kadriyaj la arc. Rezistans nan izolasyon nan mal fabrike fuse vit se sitou pi ba pase 0.3MΩ apre yo fin kraze, e menm flit. Anba sikonstans espesyal, yo pral koupe fay la epi reini apre yon peryòd de tan, ki pral lakòz menm pi gwo fot. Yon bon kalite plon vit (ak sèl potasyòm ak sèl sodyòm) ta dwe fòme yon rezistans izolasyon nan 0.5MΩ oswa plis apre kraze. Fuse a vit ka rive jwenn yon rezistans izolasyon ki pi konsekan pase 1-30MΩ apre 10 minit nan kraze, ki ka konsidere yo gen bon fyab. Anplis de sa, lè w ap itilize vit plon, lavi li yo ak fyab yo ta dwe konsidere tou; endèks la rezistans izolasyon apre kraze (GG gt; 0.5MΩ); pi ba vòltaj la rekiperasyon pasajè posib; pwodwi ki gen defo envizib yo pa itilize.
