Ki jan yo monte yon plon?

Fuzibl yo se poto a nan pwoteksyon sikwi elektrik, ak fason yo ap monte jwe yon wòl enpòtan nan pèfòmans yo, sekirite, ak disponiblite. Sa a nan - gid pwofondè eksplike tout bagay ou bezwen konnen souFuse sistèm monte, ki gen ladan ki jan yo travay, diferan kalite yo, pratik enstalasyon, aplikasyon pou nan tout endistri yo, ak konfòmite ak estanda entènasyonal yo.

1. Fuse monte

Tèm nanplon monterefere a ki jan yon plon se enstale fizikman nan yon sistèm elektrik. Mounting defini sipò nan mekanik, aksè, refwadisman, ak koneksyon elektrik nan plon an. Tou depan de aplikasyon an, Fyouz ka monte nan panno, moun ki gen aliye, tablo sikwi, oswa switchgear espesyalize.



1.1 Enpòtans nan bon aliye

Move aliye ka rezilta nan surchof, kontak pòv, ak evantyèlman echèk fuzibl. Enstalasyon kòrèk asire estabilite mekanik, optimize dissipation chalè, ak ranplasman fasil.



1.2 Teknik komen aliye

Panel - Fuzibl monte

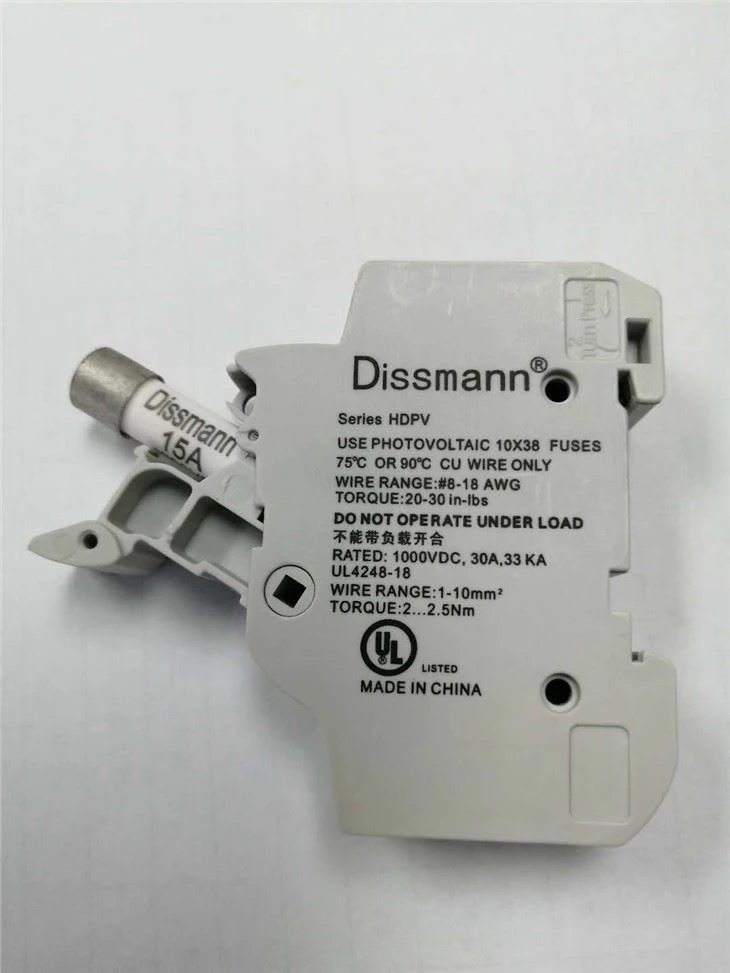

Din - Rail monte moun ki gen plon

Moun ki gen plon aliye

PCB - monte fuzibl

Boulon oswa vis - monte fuzibl

2.Kijan sou mòn yon plon

Gid sa a eksplike kijan pou monte kalite fuse komen san danje epi kòrèkteman: panèl - monte, din {{1}

2.1 Anvan ou kòmanse - Sekirite & Prep

De - dinamize kous la ak fèmen/tag brekè a dapre pwosedi sit ou.

Konfime genPa gen vòltajak yon voltmètr kalibre. Teste kontè a sou yon sous li te ye an premye.

Rasanble PPE: gan izole, linèt sekirite, arc - rated rad si sa nesesè, ak zouti izole.

Fè fich la fuse ak rekòmande detantè/enstriksyon aliye nan men yo.

2.2 Zouti & Materyèl tipik

Kle koupl (kalibre) ak sipò ki apwopriye oswa Bits

Tournevis, pens izole, crimpers fil

Multimeter, kontak kontè rezistans (si ou vle), kamera tèmik (si ou vle)

Netwaye pousye - twal gratis, kontakte cleaner (si apwouve), anti - sezi oswa threadLocker si espesifye

2.3 Etap Jeneral Mounting (aplike nan pifò kalite)

Enspekte plon an ak detantè.Tcheke pou fant, korozyon, oswa terminaux domaje. Pa sèvi ak yon plon domaje.

Konfime pati ki kòrèk la.Verifye nimewo pati, rated aktyèl (nan), rated vòltaj, entewonp Rating (IR) ak t - C koub matche ak aplikasyon an.

Prepare sifas kontak.Netwaye sifas kwazman sou moun ki gen/lugs pou rezistans ki ba kontak; Retire penti oswa debri alantou pwen aliye.

Mete plon nan detantè.Pou panèl oswa katouch fuzibl, chèz kò a konplètman nan clip la/detantè; pou Fusion PCB, insert ak soude apre konsèy manifakti PCB; Pou aliye, pouse plon an konplètman nan bòt la oswa kranpon.

Sere boulon nan koupl espesifye.Pou terminaux boulon/vis, sèvi ak yon kle koupl ak aplike manifakti a rekòmande koupl. Si fich la pa disponib, sèvi ak yon pratik endistri konsèvatif ak Lè sa a, konfime ak founisè - pa janm "men sere" segondè koneksyon aktyèl.

Re - enspekte ak sekirite kouvri.Asire kouvèti izolasyon, garnitur, oswa bòt yo kòrèkteman ekipe ak nenpòt ki Fastener panèl oswa klip kenbe yo fèmen.

Dosye done enstalasyon.Remak nimewo pati, seri/anpil si prezan, valè koupl, enstale ak dat nan boutèy demi lit antretyen oswa sistèm jesyon byen.

2.4 Nòt aliye pa kalite

Panel - monte / katouch

Chèz katouch la konplètman, vis panèl koupl pou chak fich la detantè, ak konfime gasket la panèl devan ak clip retansyon yo enstale pou plon an pa ka tonbe soti lè se panèl la louvri.

Din - moun ki gen tren

Menen detantè a sou ray la, wout fil elektrik ak sekou souch apwopriye, insert plon an epi fèmen Obtenir la. Sèvi ak ferrules pou kondiktè bloke ak vis tèminal koupl pou chak espèk.

Moun ki gen aliye

Glise plon an nan bòt la sele; Pou kalite ki enpèmeyab asire o - bag yo prezan. Sèvi ak chalè - retresi oswa lyen kab bay soulajman souch mekanik sou ekipay la.

PCB - monte fuzibl

Mete plon an pou ke zòn nan kwiv PCB satisfè rekòmandasyon tèmik manifakti a. Sèvi ak bon soudaj pwofil; Twòp chalè ka chanje karakteristik plon an. Pou SMT Fusion swiv Reflow pwofil konsèy entèdi.

Bolted/vis monte (segondè - pouvwa)

Netwaye sifas bride, sèvi ak lave rated oswa izolan mika si sa nesesè, boulon koupl nan yon modèl kwa pou èl gwo, epi aplike anti - sezi oswa threadlock sèlman si rekòmande nan espèk la mekanik.

2.5 komisyonin chèk & tès yo

Kontinuite/rezistans chèk:Verifye kontinwite apre enstalasyon; Mezire rezistans kontak kote aksesib (ki ba MΩ espere sou kondiktè gwo).

Rezistans izolasyon:Fè rezistans izolasyon (megger) tès sou de - sikwi kouran si pwosedi pèmèt.

Tèmik debaz:Energize kous la epi sèvi ak yon kamera tèmik pran tanperati debaz nan chaj rated nan premye èdtan an; Mak otspo pou swiv - moute.

Tès fonksyonèl:Verifye ekipman pwoteje kouri nòmalman e ke kowòdinasyon pwoteksyon rete kòrèk.

2.6 antretyen & re - enstalasyon

Re - Tcheke koupl tèminal apre premye enèji ak ankò apre premye entèval komisyonin (souvan 3 mwa). Orè peryodik enspeksyon tèmik ak odit koupl (anyèl oswa kòm kritik sit mande pou). Toujou ranplase yon plon kònen ak nimewo pati ki kòrèk la epi pa janm kontoune oswa itilize lyen tanporè sòf si apre yon pwosedi ki apwouve san danje.

3. Kalite prensipal nan sistèm plon monte

Gen plizyè fason pou klase sistèm aliye plon, tou depann de klas vòltaj, anviwònman, ak aplikasyon ki gen entansyon.

3.1 Panel - Fuzibl monte

Lajman itilize nan konsomatè elektwonik ak aparèy nan kay la, panèl - monte fuzibl pèmèt rapid ranplasman ak yo fèt pou sekirite. Yo tipikman itilize katouch oswa vè fuzibl tib.

3.2 DIN tren monte moun ki gen plon

DIN - monte sistèm yo répandus nan panno kontwòl endistriyèl, ofri modularite ak entegrasyon fasil ak kasè sikwi ak rle.

3.3 Moun ki gen plon aliye

Komen nan fil elektrik otomobil ak ba - sistèm vòltaj DC, moun ki gen aliye bay fleksibilite nan pwoteksyon san yo pa egzije yon bwat plon dedye.

3.4 PCB monte fuzibl

Sifas - mòn ak nan - twou fuzibl pou tablo sikwi yo esansyèl nan elektwonik modèn. Gwosè kontra enfòmèl ant yo pèmèt entegrasyon dirèkteman nan aparèy la PCB.

3.5 boulon oswa vis - monte fuzibl

Itilize nan segondè - vòltaj ak segondè - aplikasyon aktyèl endistriyèl, sa yo fuzibl yo sekirite mekanikman asire yon koneksyon solid ak anpeche arcing.

Tablo 1: Konparezon nan kalite aliye plon

4. Aplikasyon pou sistèm monte plon

4.1 Aplikasyon endistriyèl yo

Endistriyèl switchgear ak pwoteksyon motè souvan konte sou DIN - Rail monte oswa boulon fuzibl pou fyab segondè nan kondisyon chaj kontinyèl.

4.2 Aplikasyon otomobil

Inline ak lam - kalite fuzibl domine espas ki la otomobil, monte nan bwat fuzibl oswa dirèkteman nan ekipay fil elektrik pwoteje elektwonik ak sistèm ekleraj.

4.3 Elektwonik Konsomatè

Panel - monte ak pcb - monte fuzibl asire ke aparèy tankou televizyon, òdinatè, ak chajè yo san danje nan surcharges ak monte.

4.4 Sistèm enèji renouvlab yo

Bwat konbinezon solè ak sistèm depo batri tipikman itilize DIN - Rail monte oswa aliye fuzibl, asire serye pwoteksyon sikwi DC.

5. Estanda Gouvènan Fuse Mounting

Fuse sistèm monte yo dwe konfòme yo avèk estanda entènasyonal yo asire sekirite ak enteroperabilite.

• IEC 60269: Kouvri ba - fuzibl vòltaj yo itilize nan aplikasyon endistriyèl ak domestik.
• UL 248: Nò Ameriken Creole pou Low - Fusion Voltage.
• ISO 8820: Otomobil Fuse Creole.
• NEC (NFPA 70): US Nasyonal Kòd elektrik Espesifye plon aliye ak kondisyon plasman.
•

6. Enstalasyon ak pi bon pratik

Mounting yon plon kòrèkteman asire lonjevite ak anpeche danje:

1. Swiv espesifikasyon koupl pou fuzibl boulon yo anpeche koneksyon ki lach.
2. Sèvi ak moun ki gen izole yo pou anpeche kontak aksidan.
3. Asire bon vantilasyon pou evite surchof.
4. Regilyèman enspekte mon plon pou siy mete, korozyon, oswa domaj.

7. Ki jan yo chwazi dwa sistèm nan aliye plon

Lè w ap chwazi yon sistèm aliye plon, konsidere:

• Vòltaj ak aktyèl Rating nan aplikasyon an
• Faktè anviwònman (tanperati, Vibration, imidite)
• Fasilite nan antretyen ak ranplasman
• Konfòmite avèk estanda endistri yo
•

8. Kesyon yo mande anpil

Q1: Ki sa ki kalite ki pi komen nan plon aliye?

Panel - monte ak din - Rail monte Fusion yo se pi lajman itilize nan tout aplikasyon endistriyèl ak konsomatè yo.

Q2: Èske mwen ka itilize yon plon aliye olye de yon panèl - monte plon?

Fuzibl aliye yo apwopriye pou aplikasyon espesifik ki ba - vòltaj DC, men panèl - monte sistèm yo pi an sekirite ak pi bon pou AC - elektwonik konsomatè ki mache ak.

Q3: Èske Bolted Fusion sèlman pou aplikasyon pou endistriyèl?

Wi, fuzibl boulon yo fèt pou segondè - vòltaj, segondè - senaryo aktyèl, tipikman yo te jwenn nan switchgear endistriyèl ak ekipman lou.

9. Konklizyon

Fuse sistèm monteyo entegral nan sekirite a ak pèfòmans nan sikwi elektrik atravè endistri yo. Soti nan ti aparèy konsomatè gwo - ekipman endistriyèl echèl, chwazi metòd la dwa aliye asire tou de pwoteksyon ak antretyen. Pa swiv estanda ak pi bon pratik, biznis ak moun ki ka optimize tou de sekirite ak disponiblite nan sistèm elektrik yo.
